Co klienci zyskują po kompensacji mocy biernej?

Zmniejszenie kosztów energii elektrycznej – likwidacja opłat za ponadumowny pobór energii biernej (patrz niżej, gdzie znaleźć na fakturze)

Zainstalowane urządzenie działa w pełni automatycznie i bezobsługowo – bateria sama zarabia na siebie i szybko się zwraca

Poprawa jakości energii zasilającej sieć – rzadsze awarie, dłuższa żywotność i większa sprawność używanych urządzeń

Regulator baterii pozwala na podgląd parametrów sieci elektrycznej – przydatne przy planowaniu rozbudowy zakładu

Wyróżnia nas:

Indywidualne podejście do każdego klienta.
Wieloletnie doświadczenie w kompensowaniu mocy biernej.
Dokładny pomiar i analiza pracy sieci przed doborem.
Szeroka gama instalowanych urządzeń: baterie kondensatorowe, dławikowe, filtry aktywne od renomowanych producentów.

Kto jest szczególnie narażony na kary za energię bierną?

Sprawdź ile płacisz za energię bierną

Najłatwiej zrobić to sięgając po faktury za dystrybucję energii elektrycznej, wystawianej najczęściej co miesiąc przez operatora sieci dystrybucyjnej (np. Tauron lub PGE). Na zdjęciach poniżej zaznaczyliśmy pozycje, na które należy zwrócić uwagę:

Patrząc od lewej widać nazwę opłaty, następnie ilość energii z której następuje rozliczenie oraz łączną wysokość opłat. Ta ostatnia wartość jest redukowana dzięki kompensacji mocy biernej.

W zależności od zainstalowanych urządzeń opłaty mogą być zaliczane za energię bierną indukcyjną, pojemnościową lub za obie naraz. W naszym przypadku klient płacił za energię pojemnościową. Proszę zwrócić uwagę, że w tym przypadku jej koszt stanowił ok. 37% miesięcznego rachunku za energię!

Jeżeli widzisz na swojej fakturze jedną z tych opłat lub nie jesteś pewien czy dobrze ją odczytujesz, natychmiast naciśnij w przycisk poniżej i skontaktuj się z nami.

Kompensacja mocy biernej: Kraków, cała Małopolska, Dolny Śląsk i Podkarpacie

Klientom z Krakowa, innych miejscowości Małopolski, Dolnego Śląska i Podkarpacia oferujemy następujące rozwiązania w zakresie kompensacji mocy biernej:

niezbędne pomiary energii elektrycznej w celu dopasowania odpowiednich rozwiązań,
profesjonalny dobór baterii do kompensacji (rodzaj baterii, moc całkowita, ilość i moc poszczególnych stopni kompensujących),
instalację nowej baterii kompensacyjnej,
naprawę i modernizację pracujących układów kompensacyjnych.

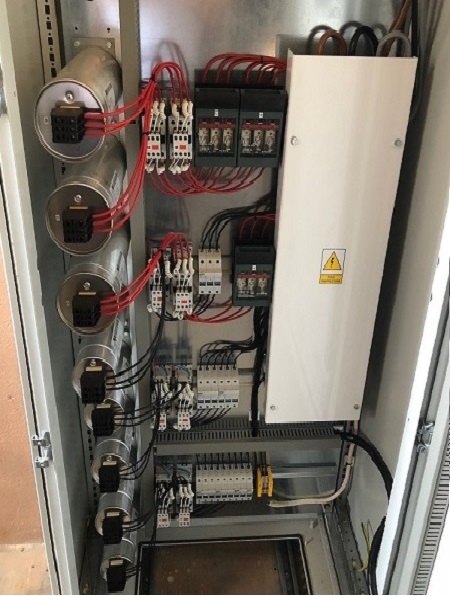

Bateria kondensatorów mocy biernej

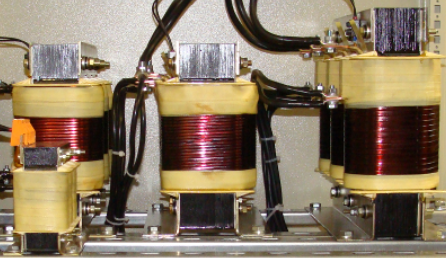

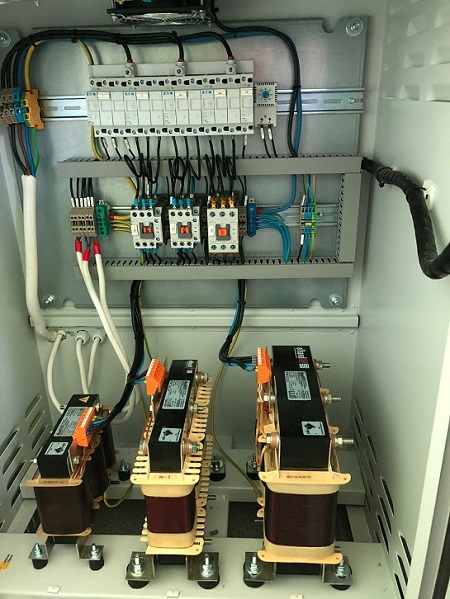

Baterie dławikowe, znane również jako baterie kompensacyjne indukcyjne, to zespół dławików połączonych szeregowo lub równolegle, przeznaczony do kompensacji mocy biernej indukcyjnej w sieciach elektroenergetycznych. Moc bierna indukcyjna jest generowana przez urządzenia indukcyjne, takie jak silniki elektryczne, transformatory i lampy wyładowcze. Może ona powodować straty mocy czynnej, pogorszenie napięcia sieciowego i zwiększenie opłat za energię elektryczną.

Bateria dławikowa działa na zasadzie przeciwdziałania indukcyjności sieci. Dławiki magazynują energię bierną indukcyjną podczas półokresu dodatniego napięcia sieciowego, a następnie oddają ją do sieci podczas półokresu ujemnego. W ten sposób bateria dławikowa poprawia współczynnik mocy (cosφ) sieci, co oznacza, że więcej energii jest wykorzystywane do wykonywania użytecznej pracy.

Urządzenie do kompensacji mocy biernej

W dużym skrócie ponadumowny pobór mocy (energii) biernej indukcyjnej skutkuje:

zwiększonym poborem prądów roboczych przez urządzenia, w porównaniu do pracy przy tej samej mocy czynnej ze współczynnikiem mocy tgΦ ≤ 0,4,
większym grzaniem przewodów zasilających i ich zabezpieczeń, co bezpośrednio wpływa na większe straty w zakładowym systemie zasilania, jak również w całym systemie elektroenergetycznym, co powoduje dodatkowe zużycie energii elektrycznej czynnej wskutek strat,
wzrostem spadków napięć – w przypadku występowania energii biernej indukcyjnej z tgΦ>0,4 tzw. niedokompensowanie,
wzrostem napięć w punkcie przyłączenia w stosunku do napięcia źródła zasilania – w przypadku oddawania energii biernej pojemnościowej do sieci elektroenergetycznej, tzw. przekompensowanie, co może powodować uszkadzanie się urządzeń/odbiorników energii elektrycznej w instalacji wewnętrznej odbiorcy w skutek przekroczenia przez napięcie dopuszczalnych wartości,
zwiększonym zagrożeniem wystąpienia awarii i pożaru,
oraz najważniejsze, wyższymi kosztami za energię elektryczną.

Dlatego właśnie, by zmniejszyć opłaty za moc bierną oraz wyeliminować inne niedogodności, konieczna jest kompensacja mocy biernej, w której celu wykorzystywana jest bateria kondensatorów, tyrystorowa czy dławików. Zapraszamy do skorzystania z naszych usług wszystkich zainteresowanych pomiarami mocy biernej oraz współczynnika mocy tgΦ. Po przeprowadzonych pomiarach dobierzemy odpowiednie dla danej instalacji urządzenia, które posłużą do skutecznej kompensacji mocy biernej.

Specjaliści z naszej firmy z chęcią odpowiedzą na wszystkie pytania dotyczące tego tematu.

Kompensatory dynamiczne LKD, IGBT i SAVLO

LKD, IGBT i SAVLO to rodzaje kompensatorów dynamicznych stosowanych do poprawy jakości energii elektrycznej w sieciach elektroenergetycznych. Ich działanie opiera się na aktywnej kompensacji mocy biernej, co pozwala na:

Główne różnice między tymi typami kompensatorów:

1. LKD (kompensator mocy biernej na bazie tyrystorów):

zastępuje tradycyjne baterie kondensatorów i dławików, lepsza filtracja wyższych harmonicznych do 25. lub 29.,
bezstopniowa kompensacja mocy biernej,
symetryzacja obciążenia,
generacja zadanej mocy biernej Q/L,
możliwość selektywnego wyboru funkcji pracy,
niskie straty własne,
wizualizacja pracy sieci elektroenergetycznej i samego urządzenia,
różne możliwości wykonania.

2. Kompensatory SVG (statyczny kompensator mocy biernej na bazie tranzystorów IGBT)

szybka odpowiedź, poniżej 15 ms na dynamiczne zmiany wartości cos (φ),
zabezpieczenie przed przeciążeniami i wystąpieniem rezonansu prądu dzięki zaawansowanym algorytmom sterowania,
modułowa budowa umożliwiająca szybką rozbudowę przy zwiększonym zapotrzebowaniu na moc,
wyświetlacz i panel HMI z wbudowana pamięcią do 500 zarejestrowanych zdarzeń,
bezstopniowa kompensacja mocy biernej,
wykonanie naścienne Rack,
filtracja harmonicznych prądu rzędu 3, 5, 7, 9, 11 i 13.

Wykonanie tradycyjne do powieszenia na ścianie oraz w obudowie rack.

3. SAVLO (kompensator mocy biernej o zmiennej strukturze):

najnowocześniejsza technologia,
współpraca z każdym systemem PV,
efektywna eliminacja wyższych harmonicznych aż do 50. rzędu,
idealny do tworzenia zaawansowanych hybrydowych systemów kompensacji mocy biernej, wykorzystujących zarówno tradycyjne elementy pojemnościowe, jak i reaktancyjne, np. kondensatory.

Powyższe kompensatory znajdują zastosowanie w: zakładach przemysłowych, sieciach elektromagnetycznych, budynkach użyteczności publicznej, szpitalach, centrach handlowych, obiektach infrastruktury krytycznej. Jeżeli jesteś zainteresowany zakupem dynamicznych kompensatorów mocy biernej, zapraszamy do kontaktu.

Kompensacja mocy biernej
